ESPECIFICACIONES TÉCNICAS PARA DISPENSADORES DE COMBUSTIBLE
1) Dispensadores de combustible de un solo producto, una sola boquilla, de servicio estándar (40 l / min)
2) Dispensadores de combustible de un solo producto, una sola boquilla, de servicio pesado (65 l / min)

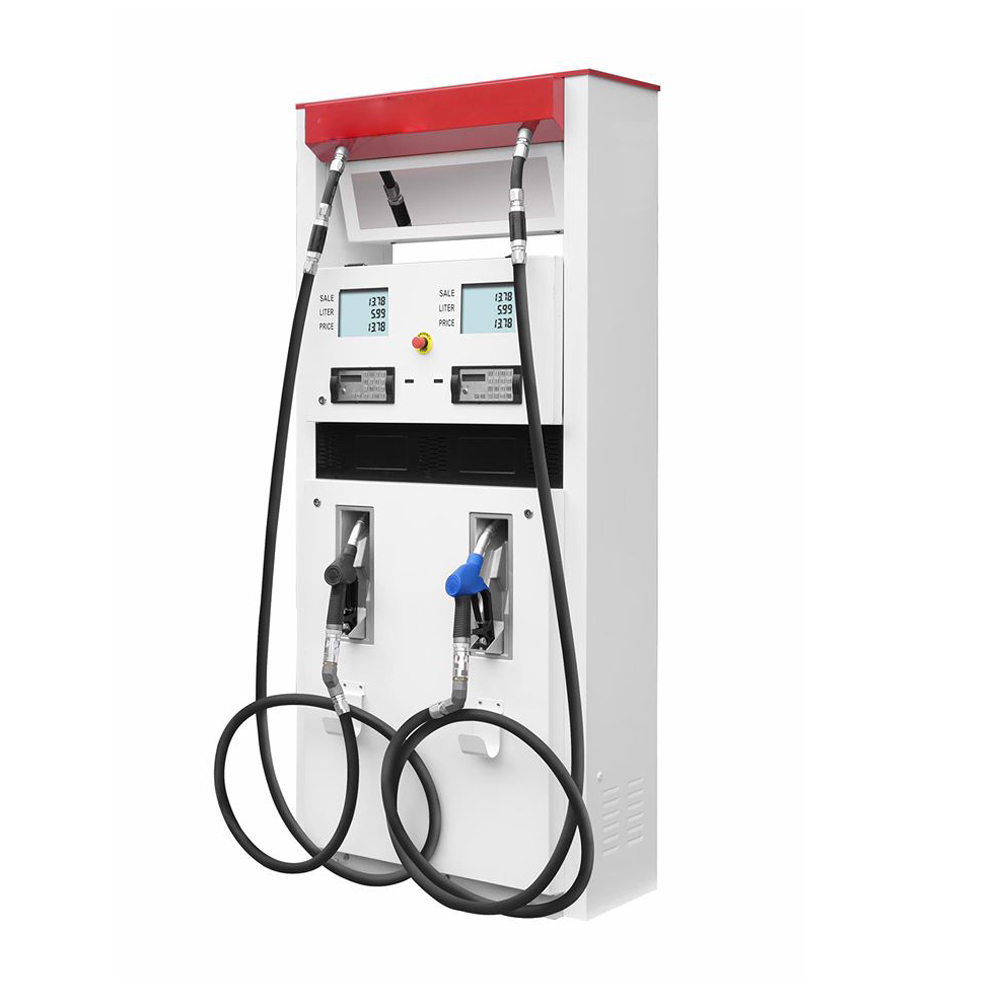

3) Dos productos, dos boquillas, dispensadores de combustible de servicio estándar (40 l / min)
4) Dos productos, dos boquillas, dispensadores de combustible de servicio pesado (65 l / min)
| Parámetro | Valor / Descripción | |
|---|---|---|
| 01 | Combustible para bombear | Servicio estándar -\" Motor de gasolina, diésel automático y queroseno Servicio pesado -\" Auto Diesel |
| 02 | Tasa de flujo | Servicio estándar -\" 40 l / min Servicio pesado -\" 65 l / min |
| 03 | Precisión / Error máximo permitido | ± 0,25% |
| 04 | Fuente de alimentación | 230V ± 6% Monofásico, 50 Hz ± 1%. |
| 05 | Temperatura ambiente | – |
| 06 | Humedad relativa | 60-95% (sin condensación) |
| 07 | Localización | Área al aire libre, peligrosa / clasificada |
| 08 | Nivel de ruido | No superará los 75 dB a 1 metro |
| 09 | Vibración | Dentro de los límites especificados en ISO 2372 o equivalente |
| 10 | Proteccion | Se proporcionará protección contra sobrecargas y cortocircuitos como estándar.Además, el hardware electrónico estará protegido contra oleada inducida por un rayo. |
| Parámetro | Valor / Descripción | |
|---|---|---|
| 01 | Escribe | Pantalla LCD con luz de fondo para una visibilidad clara de día / noche |
| 02 | Altura de carácter / dígito (mínimo) | |
| 03 | Cubierta de pantalla | Vidrio liso |
| 04 | Unidades | Volumen: l (litro) Precio: Rs.(Rupias) |
| 05 | Precio unitario | Mínimo 5 dígitos, incluidos 2 decimales. (Rs. 0.01 - 999.99) |
| 06 | Volumen preestablecido | Servicio estándar -\" 0,5 - 999 litros Servicio pesado -\" 1 - 999 litros |
| 07 | Precio preestablecido (efectivo) | Mínimo 5 dígitos (Rs.50 - 99999) |
| 08 | Pantalla de volumen | Mínimo 6 dígitos, incluidos 3 decimales.0.000 - 999.999 Litros |
| 09 | Precio / Visualización de efectivo | Mínimo 8 dígitos, incluidas 2 rupias decimales (Rs.) 0,00 - 999999,99 |
El teclado y la pantalla LCD retroiluminada deben tener clasificación IP 65.Cantidad, volumen Los datos preestablecidos se ingresarán usando el teclado.Precio unitario y ajustes de la bomba se editará desde el teclado con contraseña y protección de clave.
| Parámetro | Valor / Descripción | |
|---|---|---|
| 01 | Escribe | Medidor de volumen de tipo pistón de desplazamiento positivo con revestimientos sin costura de acero inoxidable y materiales resistentes a la corrosión. |
| 02 | Medida mínima | 0,01 litros |
| 03 | Pulsador | 100 pulsos / litro (mínimo) |
| 04 | Ajuste de calibración | Mecánico / Electrónico |
| 05 | Válvula de control de flujo | Válvula de control de flujo de dos etapas o superior operada por solenoide certificada por UL, BASSEFA o FM. |
Se incorporará un sistema de sellado a prueba de manipulaciones para la medición. unidad.Se mantendrá la precisión en todos los caudales posibles.
1. Totalizador electrónico con 09 dígitos, incluidos 03 decimales que debe reiniciarse después de 999999.999 o con más dígitos con un reinicio similar patrón.
2. Cualquiera que sea la cantidad de combustible que pasa por el caudalímetro se registrará en el totalizador.Esto incluirá el volumen de combustible bombeado al comienzo de cada entrega que no se muestra en la pantalla principal (es decir, 60 ml en la mayoría de las marcas de dispensadores)
3. El registro del totalizador electrónico no se verá afectado (es decir, borrado o cambiado) debido a sobretensión, corte de energía, remoción / intercambio de cualquier componente de hardware.
4. El cálculo interno de volúmenes debe realizarse con una precisión de al menos 4 lugares decimales.(Es preferible 5 o más decimales)
El totalizador mecánico / electromecánico debe estar disponible con 07 dígitos.
1. Bomba de engranajes / paletas con válvula de derivación
2. Presión de trabajo <0,3 MPa
3. Vacío de entrada\" = 50,0 KPa
4. Filtro: la unidad de bombeo debe estar equipada con un lado de succión colador que tiene una pantalla reforzada resistente a la corrosión para usar con Motor Gasolina / Auto Diesel.Deberá ser fácilmente extraíble para su limpieza o reemplazo.
5. Separador de aire y liberación: la unidad de bombeo debe estar equipada con como unidad de eliminación de aire y ventilación, la unidad y la ventilación deben cumplir con el requisito de ANSI / UL 87 o equivalente.
6. Dispositivos de alivio de presión: la unidad de bombeo debe estar equipada con un válvula de derivación manual o autoajustable capaz de derivar toda la salida de la bomba y válvula de alivio de presión de expansión de combustible.
7. Válvula de retención: las bombas deben estar provistas de una válvula de retención en el lado de succión para mantener las líneas de descarga llenas de combustible.
8. Material de construcción: el material utilizado en la construcción de las partes externas de la unidad de bombeo no deben contener más del 7.5% Magnesio según EN13463-1 cláusula 8.2 - Equipos no eléctricos para uso en atmósferas potencialmente explosivas parte 1-Métodos básicos y Requerimientos.
El diseño / construcción de hardware electrónico será de superficie tecnología de montaje.Diseños que contienen EEPROM montadas en bases IC no se aceptan.Se proporcionará un método de sellado a prueba de manipulaciones para el tarjeta madre.
El número de serie o el número de identificación de la placa madre será legible en la pantalla principal o en la pantalla del teclado.(o grabado en PCB). No se aceptará el número de serie impreso en papel adhesivo.
| Parámetro | Valor / Descripción | |
|---|---|---|
| 01 | Capacidad (mínima) | 0,75 Hp / 0,5 kW (servicio estándar) 1 Hp / 0,75 kW (servicio pesado) |
| 02 | Ciclo de trabajo | Continuo |
| 03 | Certificación de áreas peligrosas | Zona 1, Grupo de gas II A según IEC |
| 04 | Recinto | Exd II EN 3 |
| 05 | método de enfriamiento | IC 411 (según IEC 34-6) |
| 06 | Grado de protección | IP 55 |
| 07 | Clase de aislamiento | F |
| 08 | Equilibrio | El motor debe estar equilibrado dinámicamente |
| 09 | Estándares y códigos aplicables | El motor se fabricará de acuerdo con ANSI, NFPA, NEC, API, IEEE, NEMA, BS, IEC, VDE o cualquier otro equivalente Estándares internacionales. |
| Parámetro | Valor / Descripción | |
|---|---|---|
| 01 | Material | Acero galvanizado EN10142 con recubrimientos en polvo (recubrimiento electrostático |
| 02 | Cubiertas de paneles | Deberá ser de acero recubierto de epoxi |
| 03 | Cerraduras de panel | Se proporcionarán cerraduras de llave de panel duraderas |
| 04 | Dimensiones aproximadas | 1000 mm x 500 mm x 2000 mm |
| 05 | Color | El color de las cubiertas del panel debe ser blanco.De lo contrario, se notará el código de color del producto CPC en el momento de realizar el pedido. |
| Servicio estándar | Tarea pesada | ||
|---|---|---|---|
| 01 | Boquilla | Boquilla de apagado automático (se prefiere rosca hembra BSPT de ¾ \\") Diámetro del pico 16 mm | Boquilla de apagado automático (se prefiere rosca hembra BSPT de 1 \\") Diámetro del pico 24 mm |
| 02 | Manguera 1. Diámetro 2. Espesor de la pared 3. Longitud mínima 4. Acoplamientos | 19 mm (¾ \\") Mínimo 6,0 mm 4m ¾ \\"BSPT (preferido) acoplamientos giratorios de latón cromado, rosca macho en un extremo y rosca hembra en el otro. | 25 mm (1 \\") Mínimo 6,0 mm 4m Acoplamientos giratorios de latón cromado BSPT de 1 \\"(preferido), rosca macho en un extremo y rosca hembra en el otro. |
| Producto único | Producto doble | ||
|---|---|---|---|
| 01 | No. de mangueras | 1 | 2 |
| 02 | No de unidades de bomba | 1 | 2 |
| 03 | No. de unidades de medición | 1 | 2 |
| 04 | No. de pantallas principales | 2 | 4 |
| 05 | No. de totalizador mecánico | 1 | 2 |
La manguera con acoplamientos giratorios y válvula de boquilla debe cumplir con las requisitos de ANSI / UL 87 y llevan las marcas de listado de Underwriters Laboratorio (UL).
El tubo flexible de entrada debe estar en la parte inferior de las bombas dispensadoras.
La manguera debe ser resistente al aceite con alambre estático y protector de manguera.
El indicador de flujo (mirilla) debe fijarse a la línea de suministro en un lugar claramente visible
Se debe fijar un acoplamiento de ruptura en la manguera de entrega.
La placa de identificación (placa de identificación) debe estar de acuerdo con los Marca 94/9 / CE y deberá llevar las marcas de acuerdo con EN 13617-1 requisitos de seguridad para la construcción y el rendimiento de la medición bombas, dispensadores y unidad de bombeo remoto.
Otras marcas esenciales incluirán modelo, número de serie, año de Número de fabricación y homologación (Número de aprobación del autoridad de metrología)
El surtidor de combustible deberá estar certificado Ex 11 2G según ATEX.
Todos los equipos y componentes eléctricos y no eléctricos deben diseñado y construido de acuerdo con las buenas prácticas de ingeniería y de conformidad con las categorías requeridas para equipos del Grupo II del Directiva ATEX 94/9 / EC para garantizar la evitación de cualquier fuente de ignición como estipulado en EN 1127-1.
Se evitarán descargas eléctricas indeseables mediante la conexión a tierra y interconectando todos los componentes metálicos de eléctricos y no equipo eléctrico.
La impresora debe estar disponible para emitir recibos a los clientes con identificación del distribuidor, fecha y hora, precio por litro, volumen de venta, importe de la venta, número de vehículo e identificación del distribuidor.
Se proporcionará una interfaz de comunicación estándar de la industria para conectar el surtidor de combustible con POS y sistemas de pago inteligentes.
Se debe proporcionar una batería de respaldo para mostrar los últimos datos de entrega durante un mínimo de 5 minutos durante un corte de energía.
La entrega interrumpida podría reanudarse solo si la energía se restablece dentro de los 3 segundos.
El motor debe apagarse automáticamente después de 0 a 30 segundos (el usuario ajustable) después de que se detenga la entrega del producto.(Por defecto 10 segundos).
El motor debe apagarse automáticamente cuando se reemplaza la boquilla en la funda de la boquilla.
Se proporcionarán ajustes preestablecidos para la base de volumen y la base de efectivo (valor)
Las recuperaciones de la memoria del valor de ventas anteriores o cifras similares se podrán recuperar solo en la pantalla lateral (no en la pantalla principal).
Se proporcionará un pitido claro y distintivo en el reinicio a cero.
La entrega del producto debe comenzar con un retraso de 2 segundos después de que se levanta la boquilla de la funda de la boquilla.
Cuando el tanque subterráneo se vacía, el medidor no debe funcionar.
Diseño, construcción y rendimiento de las bombas dosificadoras de combustible. deberá cumplir con los requisitos de la Internacional normas enumeradas a continuación.
1. Los modelos de bombas dispensadoras de combustible ofrecidos deberán contener un patrón aprobación según los requisitos de la Organización Internacional de Asuntos Jurídicos Norma de metrología (O1ML) R 118: 2000 \\"Procedimientos de prueba y prueba Formato de informe para el examen de patrones de surtidores de combustible para motores Vehículos y elemento constitutivo \\"& OIML R 117: 1995 \\" Medición Sistema para líquidos distintos del agua \\"
Una copia certificada de la Aprobación de patrón de O1ML o la Aprobación de patrón emitida por el Departamento Metrológico Local autorizado para Aparatos de Medición en el país de fabricación aceptado por la OIML y los informes de prueba deberán presentarse junto con la oferta.
Además, se ofrece la aprobación de modelo para los modelos de bombas dispensadoras de combustible. obtenido del Departamento de Unidades de Medida, Estándares y Servicios de Sri Lanka en No. 101, Park Road, Colombo 05, Sri Lanka, correo electrónico: metroload@sltnet.lk .T / P Nos. 0094-11-2583261 // 2597757/2587190/2588914 Se enviará el número de fax 0094-11-2597756.
2. Requisitos de diseño y seguridad (riesgo de incendio y accidentes) y La especificación del material debe estar de acuerdo con los requisitos de los suscriptores. Laboratorios (UL) Estándar de seguridad ANSI / UL 87 \\"Operado con energía Dispensadores de productos petrolíferos \\". O DIN EN 13617 - 1: 2004 Estaciones de servicio de gasolina - Parte I: Requisitos de seguridad para la construcción & Rendimiento de medidores, dispensadores y bombeo remoto unidades.Si el diseño y los requisitos de seguridad del dispensador de combustible La bomba está cubierta por cualquier otra norma local aplicable en el país de fabricación, el Proveedor declarará el mismo y proporcionará referencias.
3. Certificados emitidos por BASEEFA, UL, FM, CSA o cualquier otro Autoridad de pruebas independiente reconocida internacionalmente autorizada para emitir la certificación IEC EX para el motor eléctrico y otros accesorios como generador de impulsos, transmisor de interruptor de boquilla, cierre eléctrico de válvula, cajas de conexiones para instalación en Zona 1, Grupo de gas 11A área clasificada, según IEC.
4. ISO 9001 - 2000 para el sistema de calidad para el Diseño, Desarrollo, Fabricación y Suministro de Bombas Dosificadoras de Combustible.
5. IEC 61000-4-11 (1994-06) Compatibilidad electromagnética (EMC) - Parte 4, Técnicas de prueba y medición - Sección 11, Caídas de tensión, Pruebas de inmunidad a breves interrupciones y variaciones de tensión.
6. IEC 61000-4-4 (1999 - 01) Compatibilidad electromagnética (EMC) - Parte 4 Técnicas de prueba y medición - Sección 4 Rápido eléctrico prueba de inmunidad transitoria / ráfaga.
7. IEC 61000-4-2, Compatibilidad electromagnética (EMC) - Parte 4, Pruebas y técnicas de medición - Prueba de inmunidad a descargas electrostáticas.
8. IEC 61000-4.3, Compatibilidad electromagnética (EMC) - Parte 4, Pruebas y técnicas de medición: radiadas, electromagnéticas de radiofrecuencia prueba de inmunidad de campo.
9. El hardware de la bomba dispensadora de combustible (es decir, registro electrónico y dispositivos periféricos) deberán estar protegidos contra rayos inducidos transitorios según los requisitos IEEE C62.41.
| Parámetro | Valor | |
|---|---|---|
| 01 | Tamaño de la tubería de entrada | 38 mm |
| 02 | Longitud de la tubería de succión Horizontal Vertical | 20m (aproximado) 3,5 m (aproximado) |
| 03 | No de curvas | 4 (aproximado) |
| 03 | No de válvula de retención de la parte superior del tanque | 1 |
